2016.10.12

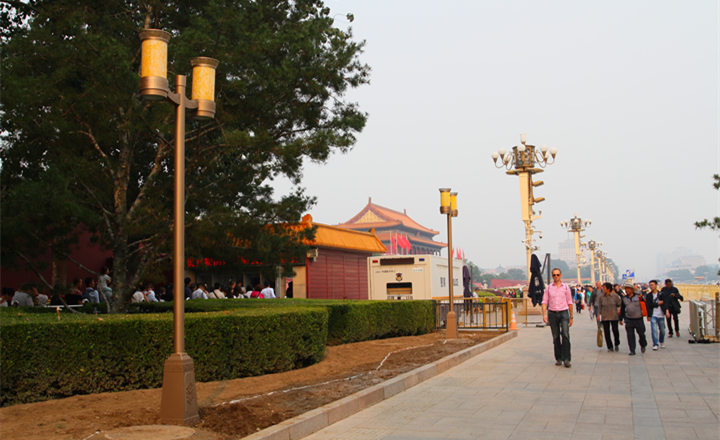

项目地址：北京天安门长安街

项目类型：文化定制照明

项目介绍

北京长安街步道灯是华体照明2016年壹号项目，此步道灯兼具了道路照明、景观照明、灯体装饰照明三大功能，整灯大气、美观、精致。华体LED技术团队通过大力技术创新及艰苦研发，为长安街步道灯项目提供了完美的LED照明方案。

LED照明

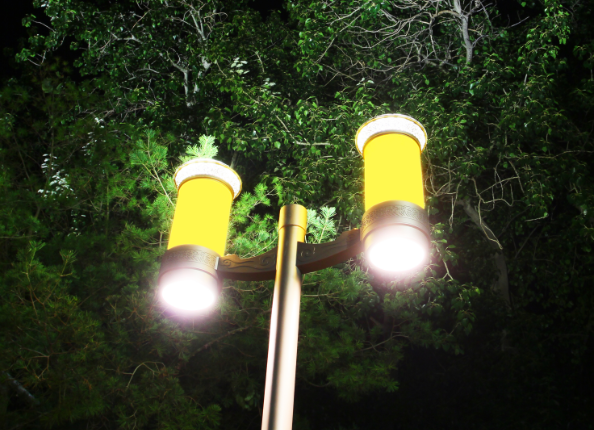

长安街步道灯的灯筒在极小的空间兼具了道路照明，装饰照明和景观照明三大照明功能。灯筒光源分上、中、下三部分组成。上部为斜照人行道边树木，且达到见光不见灯的视觉效果；中部要通体均匀发光，无阴影无死角；底部为道路照明，需要达到极佳的照明均匀度并控制眩光。

灯筒结构示意图

光源抗老化、抗腐蚀测试

光源防水、防尘测试

中间部分的LED光源，主要是保证灯筒的装饰照明，由于灯筒为玻璃材质，且上照光源下沉，要保证通体均匀发光，存在很大的难度。对此LED研发团队反复研究灯筒结构，独特提出了侧发光配光方案，为此灯筒开发了侧发光LED小模块，此小模块选用Cree XPG2大功率灯珠，防护等级为IP66，并通过小模块的组合应用，每个灯筒采用10个小模块，采用由下而上的照射方式，巧妙的解决阴影，达到通体均匀发光的照射效果。并且由于采用模块化设计，维护方面非常方便。

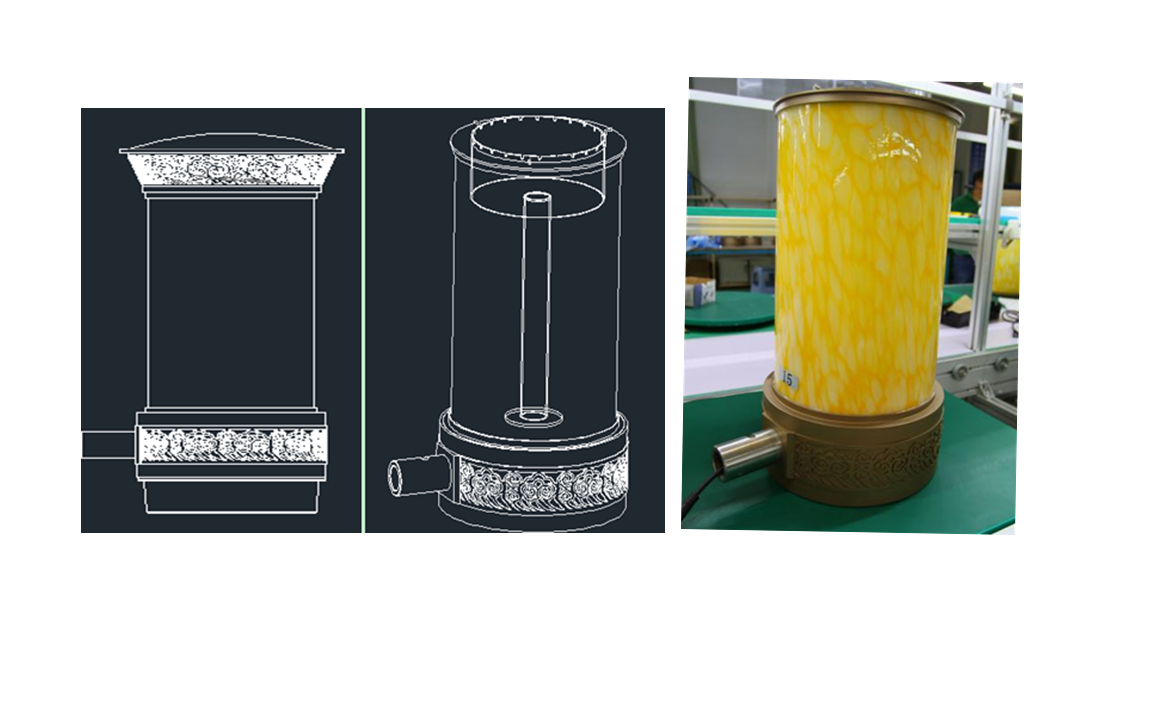

中照光源及玻璃灯筒组装示意图

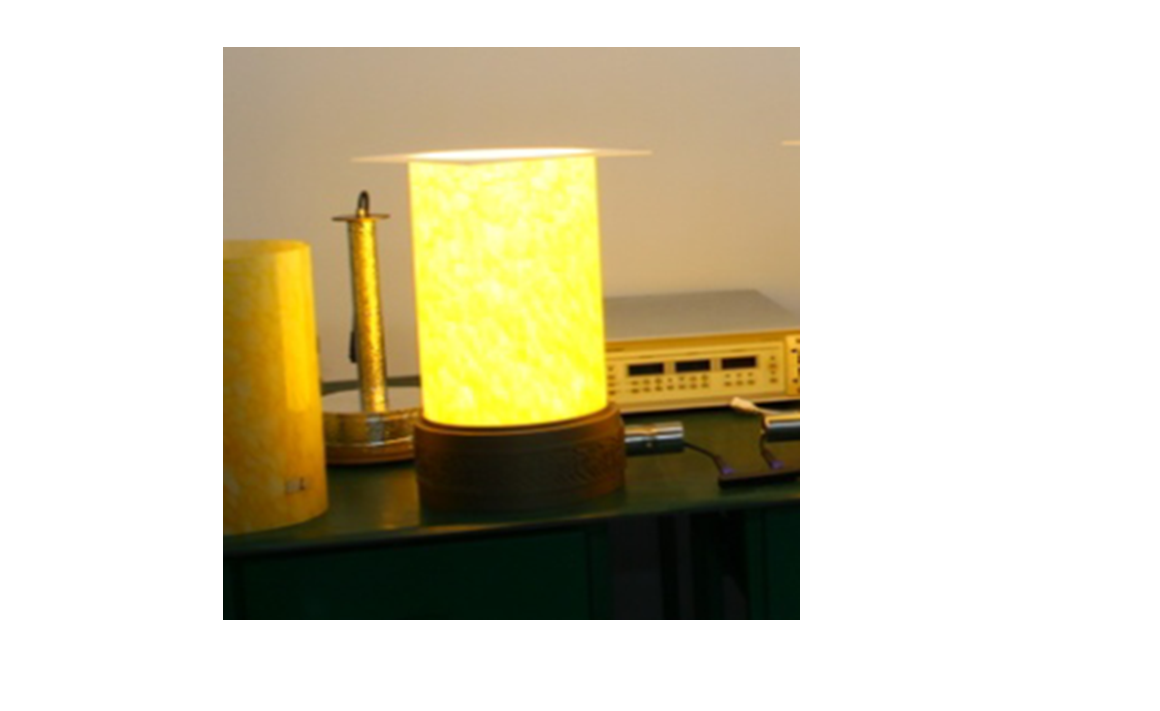

中照光源均匀发光测试
